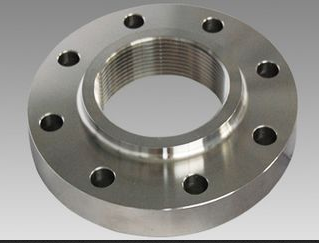

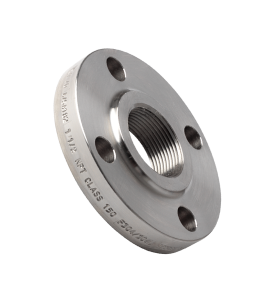

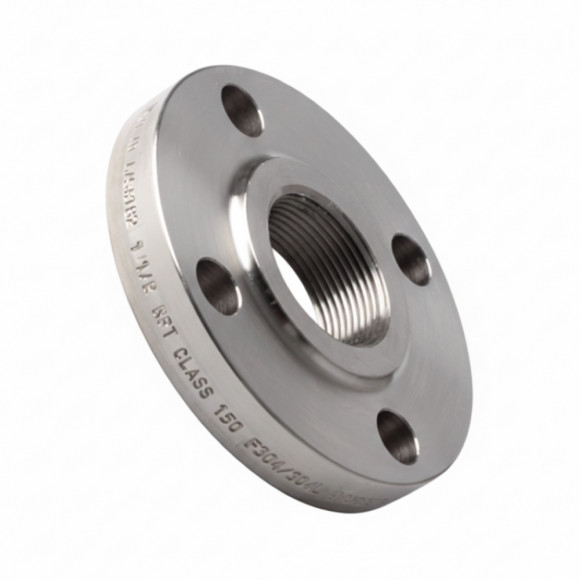

Фланец резьбовой EN 1092-1 (DIN 2566) Ду 80 (3") PN10/16 Ст.20 ВФЗ

Фланец резьбовой DIN 2566 Ду 80 (3") предназначен для соединения трубопроводов с резьбовым присоединением без сварки. Применяется в системах водоснабжения, отопления, сжатого воздуха, газоснабжения и других средах с рабочим давлением до 16 бар.

Изготавливается из конструкционной углеродистой стали Ст20 (ВФЗ), что обеспечивает прочность, надёжность и долговечность соединения.

Основные характеристики:

Стандарт: DIN 2566

Тип: фланец резьбовой (с цилиндрической резьбой G)

DN (условный проход): 80 мм (3")

PN (рабочее давление): 10/16 бар

Материал: сталь 20 (Ст20)

Производитель: ВФЗ

Основные размеры (DIN 2566, Ду 80):

D (наружный диаметр): 200 мм

D1 (диаметр окружности отверстий): 160 мм

d0 (диаметр отверстий под болты): 18 мм

n (количество отверстий): 4 шт.

G (резьба): G 3"

H (толщина фланца): 22 мм

h (высота шейки): 34 мм

f (высота уплотнительной поверхности): 2 мм

Масса: ≈ 3,6 кг

Присоединительные болты: 4 × М16
