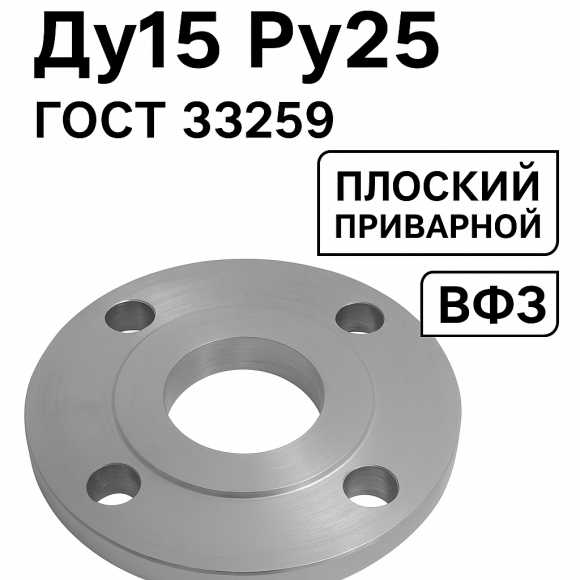

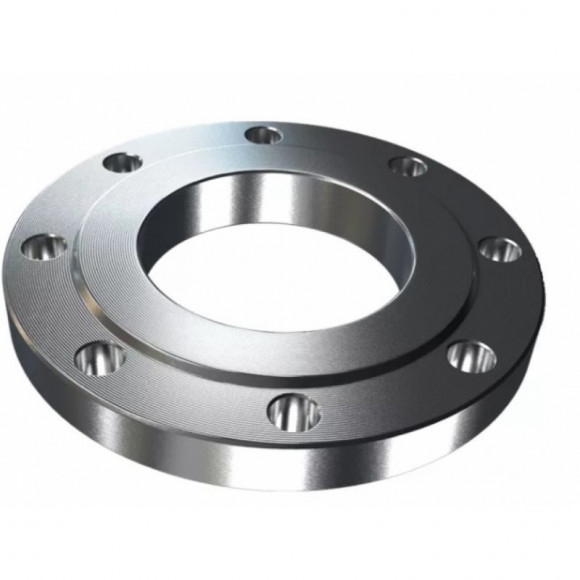

Фланец плоский 15-25-01-1-B-Ст.20-IV ГОСТ 33259-2015 ВФЗ (полная мех обработка)

Фланец плоский 15-25-01-1-B-Ст.20-IV представляет собой стальной приварной плоский фланец (тип 01, серия 1, исполнение B) для соединений трубопроводов в системах высокого давления. Изготовлен по ГОСТ 33259-2015 на Владимирском фланцевом заводе (ВФЗ). Полная механическая обработка обеспечивает высокую точность всех поверхностей, гладкость и отсутствие дефектов, что гарантирует надежную герметизацию и упрощает монтаж. Материал — углеродистая конструкционная сталь Ст.20 (группа IV по коррозионной стойкости). Условный проход (DN) — 15 мм, номинальное давление (PN) — 25 кгс/см² (2,5 МПа).
Ключевые особенности: плоская конструкция для приварки к трубе, разъемное соединение с уплотнительной прокладкой, высокая прочность и коррозионная стойкость. Внешний диаметр фланца — 95 мм, диаметр по центрам болтов — 65 мм, толщина — 16 мм, внутренний диаметр — 19 мм. Отверстия под болты: 4 шт. диаметром 14 мм (M12). Высота зеркала — 2 мм, диаметр присоединительной поверхности — 47 мм. Рекомендуемая длина болтов — 50 мм, масса —
