Фланец на хомуте DN 15 PN16 15-16-04-1-В-Ст20 комплект ГОСТ 33259 ВФЗ

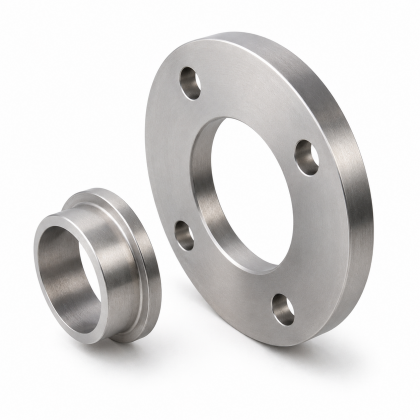

Комплект фланца на хомуте тип 4 DN15 PN16 по ГОСТ 33259-2015. Состоит из двух частей: свободного фланца и приварного кольца/хомута под приварку к трубе. Применяется для разъемного фланцевого соединения трубопроводов, арматуры и оборудования. Свободный фланец может проворачиваться относительно приварного кольца, что упрощает совмещение крепежных отверстий при монтаже.

Основные размеры: D=95 мм, D1=65 мм, D2=47 мм, Dm=32 мм, Dn=21,3 мм, d=14 мм, n=4 отв., крепеж М12, b=14 мм, H=38 мм, H1=6 мм, S=2,0 мм. Масса комплекта ориентировочно 0,9 кг.
