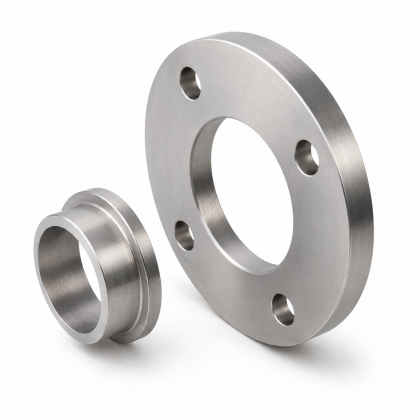

Фланец на хомуте DN 20 PN16 20-16-04-1-В-Ст20 комплект ГОСТ 33259 ВФЗ

Комплект фланца на хомуте тип 4 DN20 PN16 по ГОСТ 33259-2015: свободный фланец + приварное кольцо. Предназначен для разъемного соединения трубопроводов, запорной арматуры, насосного и технологического оборудования. Тип соединения — свободный фланец на хомуте под приварку. Номинальный диаметр — DN20, номинальное давление — PN16. Комплект поставляется из 2 частей и обеспечивает удобную центровку и совмещение крепежных отверстий при монтаже.

Основные размеры: D=105 мм, D1=75 мм, D2=58 мм, Dm=40 мм, Dn=26,9 мм, d=14 мм, d1=42 мм, b=16 мм, b1=14 мм, H=40 мм, H1=6 мм, n=4 отв., S=2,3 мм, крепеж М12. Масса комплекта ориентировочно 1,2 кг.
