Фланец на хомуте DN 80 PN16 80-16-04-1-В-Ст20 комплект ГОСТ 33259 ВФЗ
О товаре

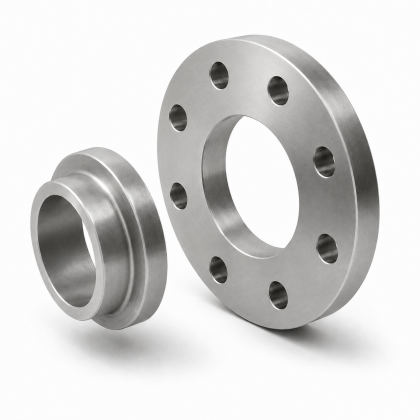

Комплект фланца на хомуте тип 4 DN 80 PN16 по ГОСТ 33259-2015, производитель ВФЗ. Обозначение по ГОСТ: 80-16-04-1-В-Ст20. Состоит из двух частей: свободного фланца и приварного кольца/хомута под приварку к трубе. Предназначен для разъемного фланцевого соединения трубопроводов, запорной арматуры, насосного и технологического оборудования. Свободный фланец устанавливается на приварное кольцо и может проворачиваться при монтаже, что облегчает совмещение крепежных отверстий.
Основные размеры DN 80 PN16:
D=200 мм, D1=160 мм, D2=138 мм, Dm=110 мм, Dn=88,9 мм, d=18 мм, d1=112 мм, b=20 мм, b1=16 мм, H=50 мм, H1=10 мм, n=8 отв., S=3,2 мм, крепеж М16.
Основные размеры DN 80 PN16:
D=200 мм, D1=160 мм, D2=138 мм, Dm=110 мм, Dn=88,9 мм, d=18 мм, d1=112 мм, b=20 мм, b1=16 мм, H=50 мм, H1=10 мм, n=8 отв., S=3,2 мм, крепеж М16.
Характеристики
- Материал Сталь 20
- Давление, кгс/см2* 16
- Диаметр, мм 80 мм
- Бренд VFZ
Категории: Фланцы тип 4 (на приварном хомуте) ГОСТ 33259
