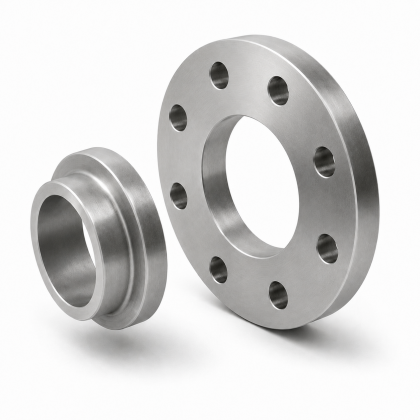

Фланец на хомуте DN150 PN16 150-16-04-1-В-Ст20 комплект ГОСТ 33259-2015 ВФЗ
О товаре
Комплект фланца на хомуте тип 4 DN 150 PN16 по ГОСТ 33259-2015, производитель ВФЗ. Обозначение по ГОСТ: 150-16-04-1-В-Ст20. Состоит из двух частей: свободного фланца и приварного кольца/хомута под приварку к трубе. Предназначен для разъемного фланцевого соединения трубопроводов, запорной арматуры, насосного и технологического оборудования. Свободный фланец устанавливается на приварное кольцо и может проворачиваться при монтаже, что облегчает совмещение крепежных отверстий.
Основные размеры DN 150 PN16:
D=300 мм, D1=250 мм, D2=192 мм, d=26 мм, d1=194 мм, b=30 мм, b1=24 мм, H=75 мм, n=8 отв., крепеж М24. Для строки DN 150 PN16/PN25 в таблице 5 указаны D=300, D1=250, D2=192, d=26, d1=194, b=30, b1=24, H=75, крепеж М24.
Основные размеры DN 150 PN16:
D=300 мм, D1=250 мм, D2=192 мм, d=26 мм, d1=194 мм, b=30 мм, b1=24 мм, H=75 мм, n=8 отв., крепеж М24. Для строки DN 150 PN16/PN25 в таблице 5 указаны D=300, D1=250, D2=192, d=26, d1=194, b=30, b1=24, H=75, крепеж М24.
Характеристики
- Материал Сталь 20
- Давление, кгс/см2* 16
- Диаметр, мм 150 мм
- Бренд VFZ
Категории: Фланцы тип 4 (на приварном хомуте) ГОСТ 33259
